Qu'est-ce qu'une tranchée drainante ?
Une tranchée drainante est une tranchée linéaire remplie d'un matériaux grossier fortement poreux, qui stocke la pluie, la transporte et l'infiltre, si les conditions le permettent.
Une tranchée drainante peut-être visible et affleurante, ou invisible et recouverte de terre végétale.
Chemins de l'eau
Une tranchée est alimentée en eau par ruissellement direct, lorsqu'elle longe par exemple un chemin, ou par une canalisation.
Lorsqu'elle pénètre dans la tranchée, l'eau remplit les vides entre les matériaux, se stocke, est ralentie et s'infiltre plus ou moins, en fonction de la capacité d'infiltration du sol. Dans certain cas, un drain est positionné sur le fond de la tranchée, pour évacuer le surplus d'eau et éviter sa stagnation.
Conditions de mise en œuvre
Une tranchée drainante est un dispositif relativement simple à mettre en place, en respectant néanmoins un certain nombre de conditions.
- Placer la tranchée drainante à au moins 3 mètres des fondations de la maison pour éviter toute infiltration d'eau dans la structure ;
- Prioriser un emplacement modérément ombragé ;
- Eviter les zones dont le sous-sol est encombré par des conduites ou des tuyaux ;
- Eviter les pieds d'arbres afin de ne pas nuire à leurs racines ;
- Positionner la tranchée hors du domaine vital des arbres, soit un diamètre d'un mètre autour de la couronne ;
- En cas de ruissellement direct dans la tranchée, la positionner perpendiculairement au sens de l’écoulement des eaux (en longeant par exemple un chemin) ;
- Réaliser un fond de tranchée le plus horizontal possible ;
- Prévoir une profondeur de tranchée de l'ordre de 1 mètre pour une largeur de 50 centimètres minimum;
- Réaliser la tranchée après les travaux de gros œuvre, pour éviter son colmatage par les fines ;
- Mettre en place une sac dépotoir avant la tranchée, afin d'éviter son colmatage ;
- Mettre en place une membrane géotextile perméable à l'eau autour de la tranchée afin de retenir les particules fines et éviter le colmatage du dispositif ;
- Utiliser des matériaux à indice de vide élevé (graviers, boulets, galets) et propres, pour éviter un colmatage prématuré ;
- Eviter les matériaux de remplissage en plastique ;
- Hors de la zone à bâtir, garder une certaine distance avec une éventuelle fosse septique.

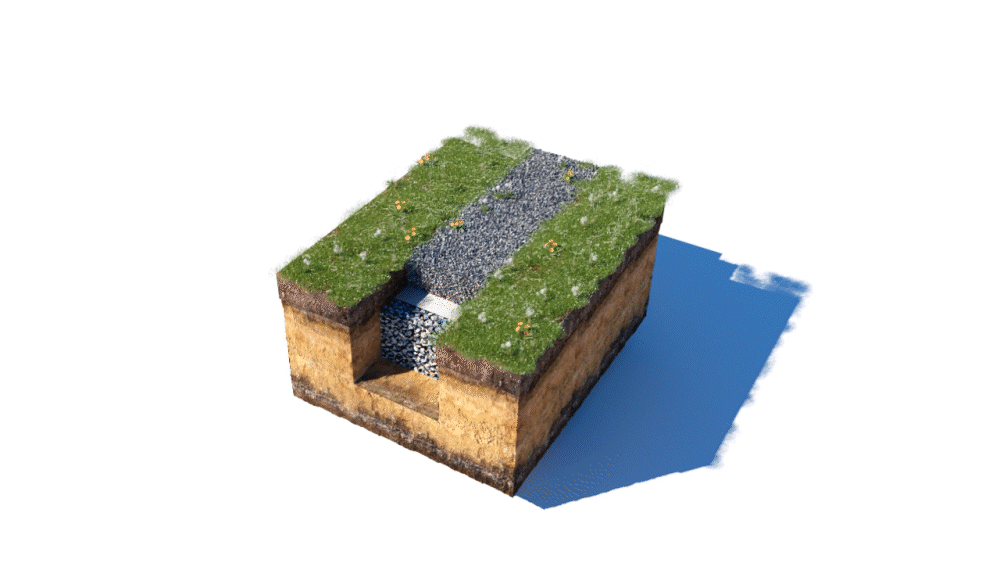

Coupe-type
Une tranchée peut avoir deux fonctions différentes : drainantes (elles stockent et ralentissent l'eau en priorité) et/ou infiltrantes (elles infiltrent l'eau en priorité).
La conception est identique, seules changent les capacités d'infiltration du sol.
Une tranchée peut-être visible (le matériau remonte jusqu'à la surface, image ci-dessous), ou invisible, c'est à dire recouverte de terre.
Revêtement et végétation
La tranchée peut-être est recouverte d'un géotextile perméable et d'une couche de sédiments fins, de graviers, ou de terre sur une hauteur de 20 à 30 cm, dans lesquels de la végétation peut être plantée. La végétation avec des grandes racines est à éviter (arbustes). Un gazon ou gazon fleuri conviendra mieux.
Les espèces adaptées sont :
|
Noms |
Nom commun |
Exposition |
Type de sol |
| Juncus effusus | Jonc des chaisiers | Soleil/ mi-ombre | Frais / humide |
| Filipendula ulmaria | Reine-des-prés | Soleil/ mi-ombre | Frais / humide |
| Iris pseudacorus | Iris des marais | Soleil | Frais / humide |
| Iris sibirica | Iris de Sibérie | Soleil | Frais / humide |
| Lychnis flos-cuculi | Lychnis fleur de coucou | Soleil / mi-ombre | Humide |
| Phalaris arundinacea | Baldingère faux-roseau | Soleil / mi-ombre | Frais / humide |
| Carex acutformis | Laîche des marais | Soleil / mi-ombre | Frais / humide |
| Carex riparia | Laîche des rives | Soleil / mi-ombre | Frais / humide |
| Geranium palustre | Géranium des marais | Soleil / mi-ombre | Frais / humide |
| Lythrum salicaria | Salicaire commune | Soleil / mi-ombre | Frais / humide |
| Equisetum hyemale | Prêle d'hiver | Soleil / mi-ombre | Frais / humide / inondé |
| Schoenoplectus lacustris | Jonc des tonneliers | Soleil | Frais / humide |
| Darmera peltata | Plante parapluie | Mi-ombre / ombre | Frais / humide |
| Molinia arundinacea | Molinie élevée | Soleil / mi-ombre | Frais à sec |
| Typha latfolia | Massette à feuilles larges | Soleil | Frais / humide / inondé |
| Typha minima | Petite massette | Soleil | Frais / humide / inondé |
| Typha angust folia | Massette à feuilles étroites | Soleil | Frais / humide / inondé |
| Persicaria amplexicaulis | Persicaire | Soleil/ mi-ombre | Frais / humide |
Source : ATBA pour l'office cantonal de l'eau
Entretien
L'entretien doit être adapté au type de tranchée :
- Pour les tranchées végétalisées : tonte, ramassage des feuilles, entretien de la végétation ;
- Pour les tranchées recouvertes de galets ou autre revêtement perméable non engazonné : ramassage des feuilles et détritus.
Le sac dépotoir doit être entretenu régulièrement, au moins deux fois par an (feuilles mortes, déchets).
Si besoin, les collecteurs et drains doivent être entretenus.
Eviter l'utilisation de pesticides, herbicides ou engrais.
Conception hydraulique
Il est recommandé de prévoir de prévoir une surface de tranchée de 10 à 20 m2 pour 100 m2 de toiture ou de surface étanche raccordée (tranchée standard de 1 mètre de hauteur et de taux de vide de 30%).
Ces dimensions ne prennent pas en compte les éventuelles capacités d'infiltration du sol.
Démarches administratives
Il n'est pas nécessaire de déposer une requête en autorisation de construire si le volume excavé pour réaliser une tranchée drainante est inférieur à 30 m3.
Au-delà de 30 m3 d'excavation, une requête en autorisation de construire est nécessaire.
Références
Gestion intégrée des eaux pluviales : guide technique de Loire Forez Agglo
Guide pratique pour la gestion des eaux pluviales en domaine privé (SDEA)
Méthode de gestion des eaux pluviales (Grand Lyon)
Fiche technique de l'ADOPTA, association française active dans la promotion de la gestion de l'eau
Gestion des eaux pluviales : guide pour la mise en oeuvre de techniques alternatives (Symasol)
Cahier pratique - gestion intégrée des eaux pluviales (Ville de Liège)
